27 Noviembre, 2020, 13:05:46
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Acelerador /mezcla /paso

Hola

Para volar aviones tengo el conjunto control de solo una palanca para cada cosa
acelerador/mezcla/paso como el avion que me gusta volar es el Baron tengo los dos
motores asociados acada una de las palancas quiero poner cada motor con su palanca
correspondiente, he encontrado esto para hacerlo en impresora 3D creo que puede ser
interesante

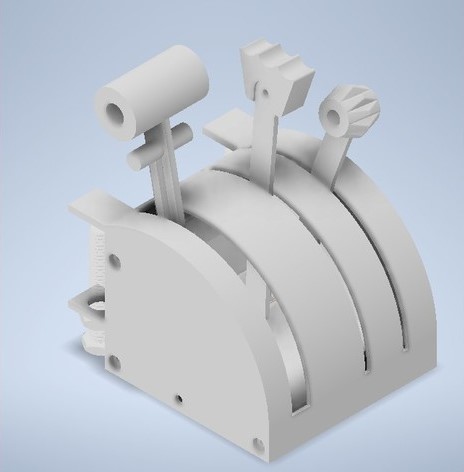

Mando para un motor

Para los dos motores


Saludos

09 Diciembre, 2020, 13:16:04 #1
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola
Basandome en el diseño del cuadrante de Tuomas Kuosmanen para el Bonanza lo he modificado para
adactarlo al cuadrante del Baron

Tengo el cuadrante de tres palanca de Saitek del que he tomado las medidas como referencia para
hacerme una idea  si algun compañero que tenga un cuadrante (la marca es indiferente) de seis
palancas le agradeceria que opinase de las dimensiones

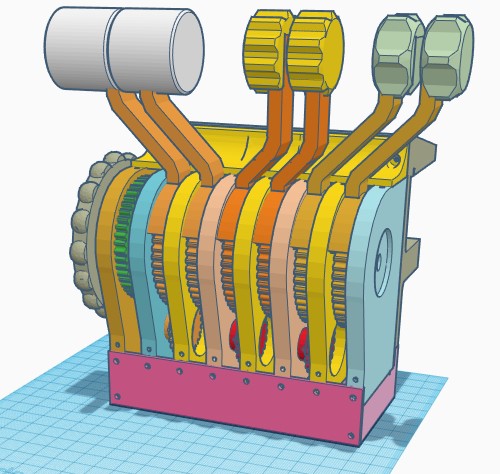

Estando en fase de diseño las dimensiones que tengo  184 X 133 X 183 son estas adecuadas para seis
palancas o es pequeño  ahora es cuando se puede modificar cual quier cosa

Cuadrante sin tapa

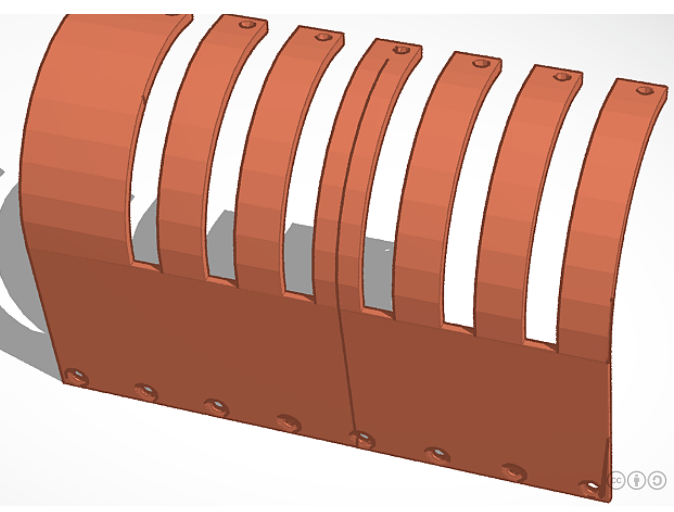

Tapa para cerrar el cuadrante



Saludos
P.D.
https://www.tinkercad.com/things/1jQvkpbmrnv-flight-simulator-bonanza-throttle-console

09 Diciembre, 2020, 15:41:24 #2
bokepacha
Moderador Global Foro
Superusuario
*****
Desconectado Desconectado

Mensajes: 7374

liberate tute me ex inferis


WWW
En línea
Re: Acelerador /mezcla /paso

Buena pinta tiene!


10 Diciembre, 2020, 20:59:45 #3
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

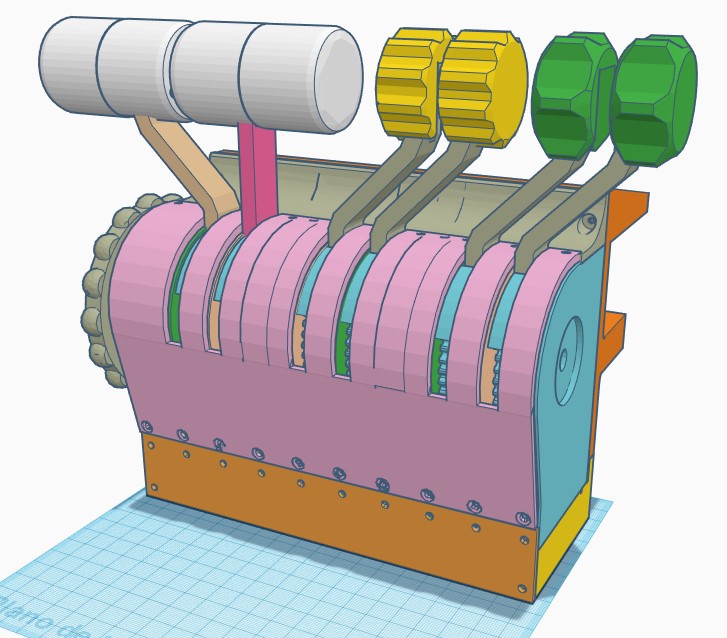

Esto es lo que al final empezare a construir es un poco mas grande 270 X 160 X 210
espero que sea de un volumen contenido y se vea bien



Saludos

17 Diciembre, 2020, 16:51:54 #4
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

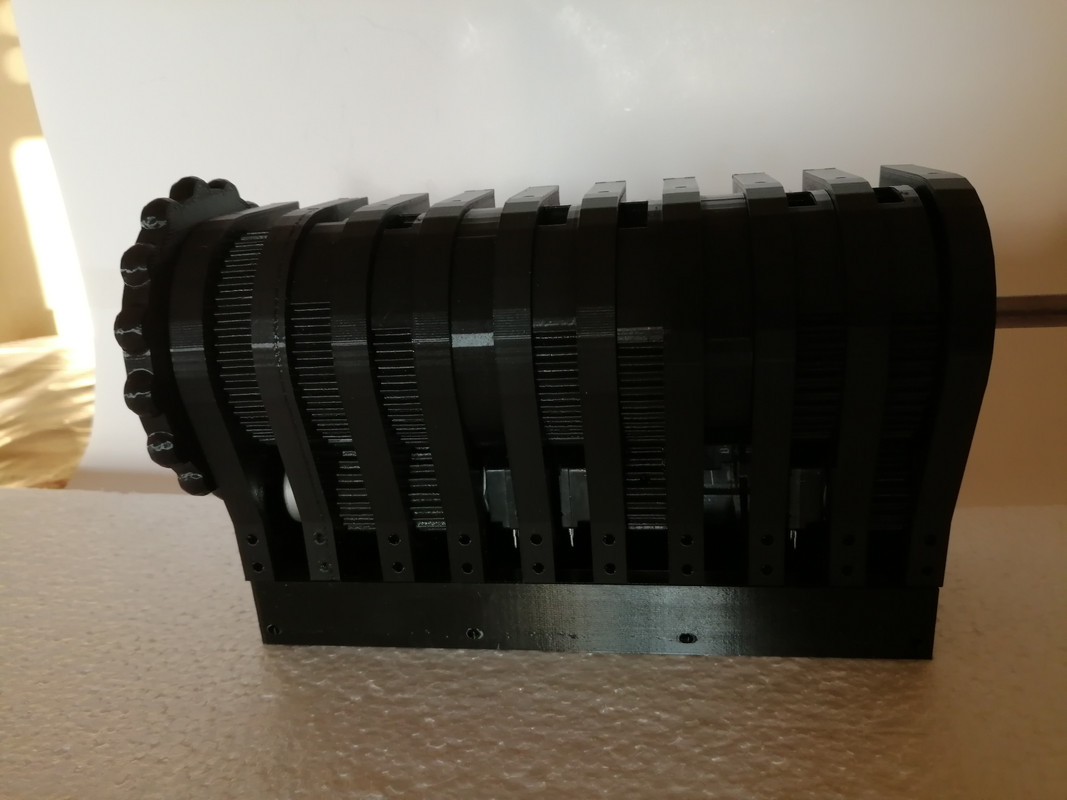

Despacito pero sin parar esto es lo que estoy haciendo

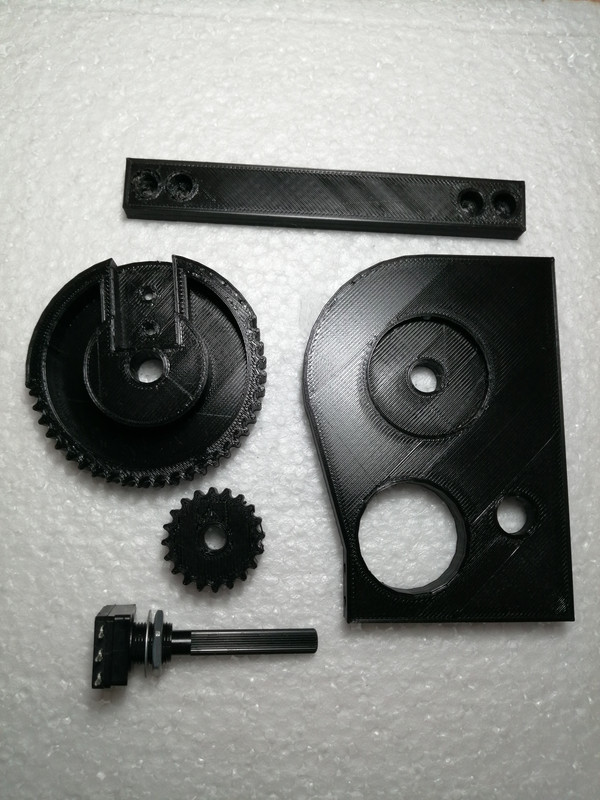

Con estas piezas

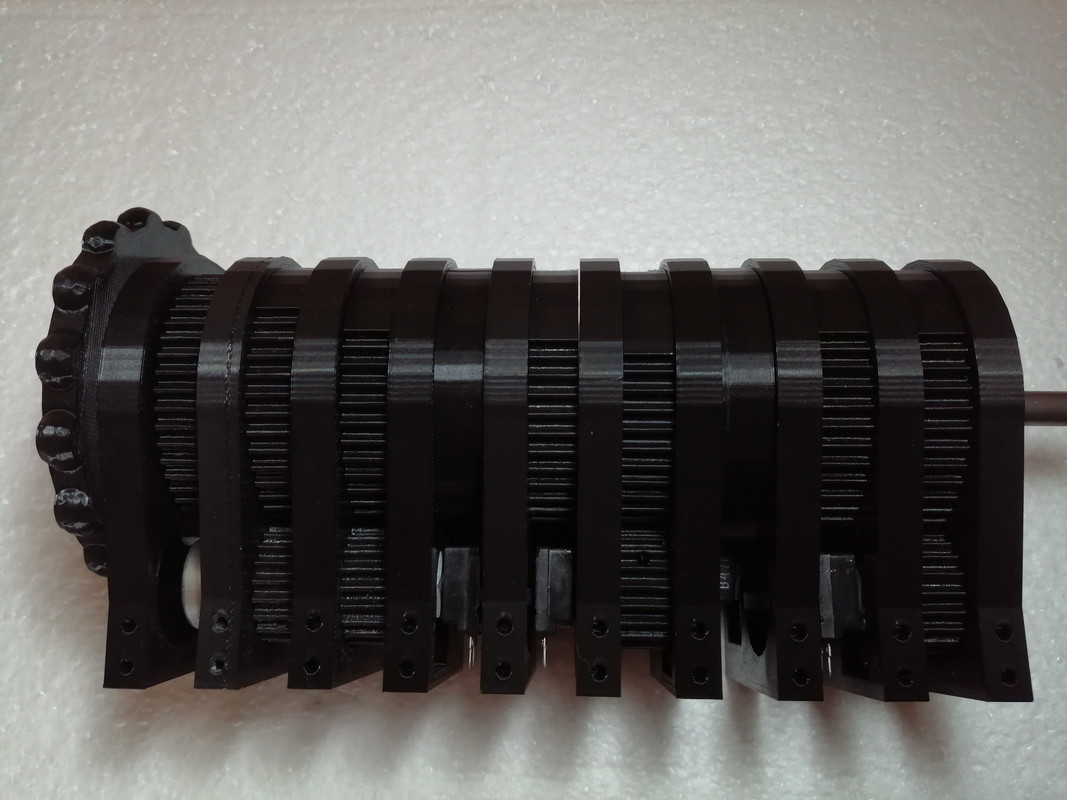

Se monta esto


Con lo anterior esto

Con la base puesta

Comparacion de volumen con el Saitek

Ahora queda calcular la altura de las palancas

Saludos

21 Diciembre, 2020, 18:03:40 #5
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

Ya falta menos casi lo tengo terminado solo queda por terminar algun detalle

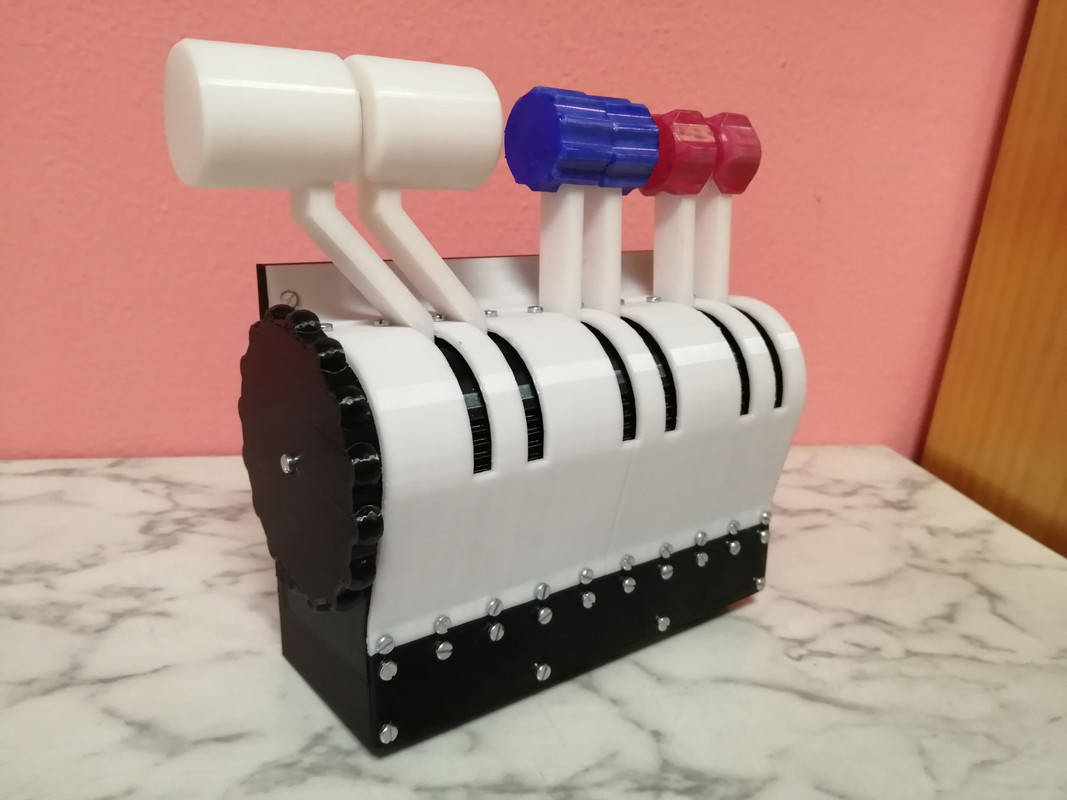

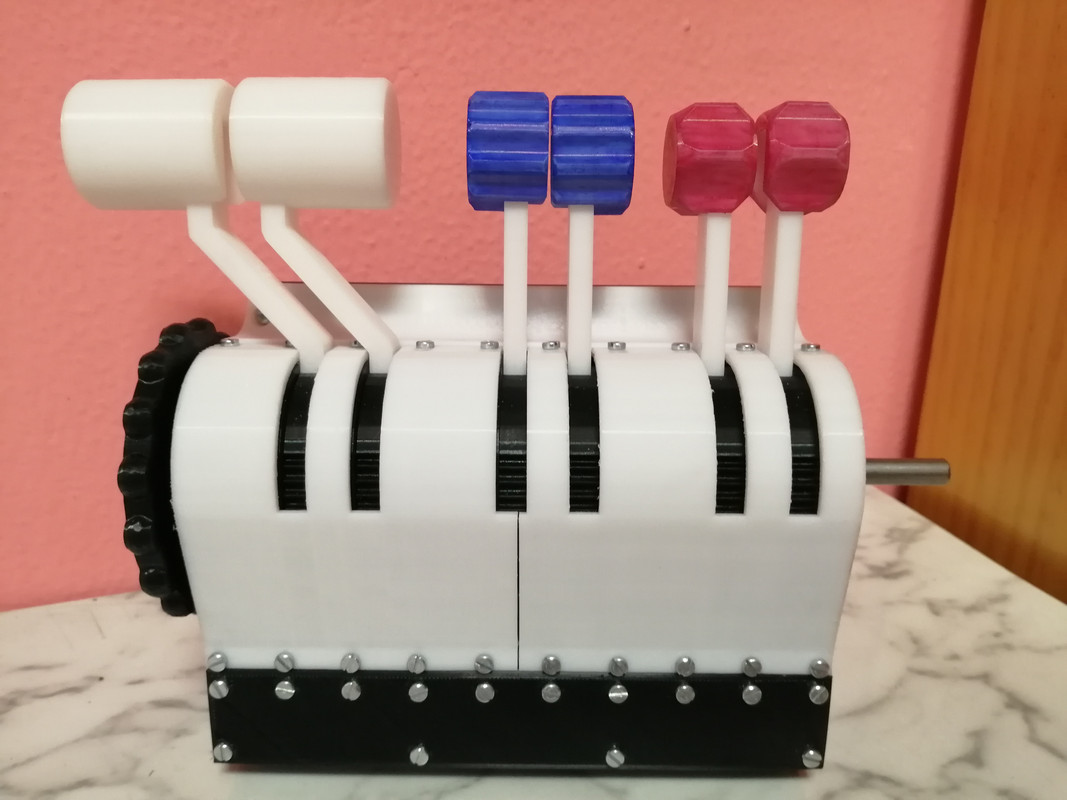

Asi esta quedando

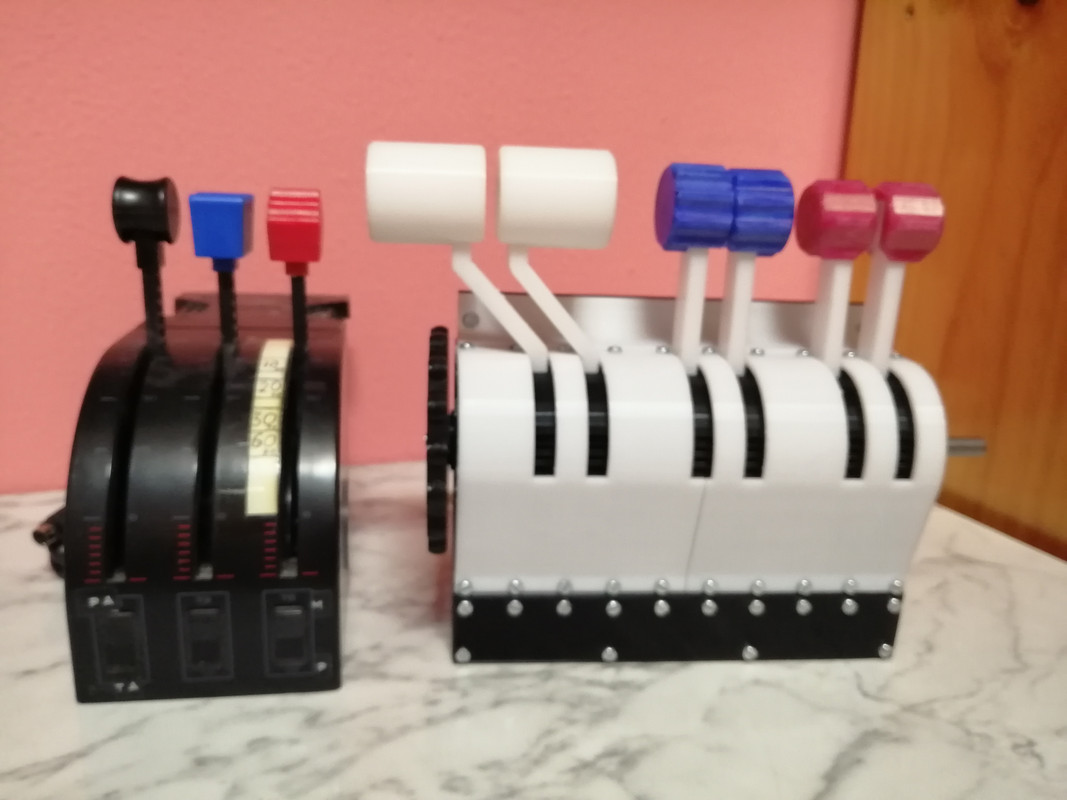

Comparandolo con Saitek



Saludos

22 Diciembre, 2020, 19:23:47 #6
jcanos
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 382



En línea
Re: Acelerador /mezcla /paso

Está de envidia!
Yo quiero uno!
Ahora que lo tienes por la mano, podrías hacer un negocio de venta de cuadrantes, y si te atreves, de yokes, si es que hay diseños para 3D !
Tendrías tu clientela  Sonrisa

23 Diciembre, 2020, 14:29:39 #7
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

Gracias por tu comentario
 Quedan unos detalles por terminar (el eje metalico y la parte de conexiones) que espero hacerlo muy pronto
teniendo encuenta las fechas

Mi intencion es que se pueda descargar este trabajo como yo descargo el trabajo de los demas compañeros
en el momento que este todo terminado quiero poner todo los archivos en abierto para que se puedan
descargar gratis

Saludos

28 Diciembre, 2020, 21:51:32 #8
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

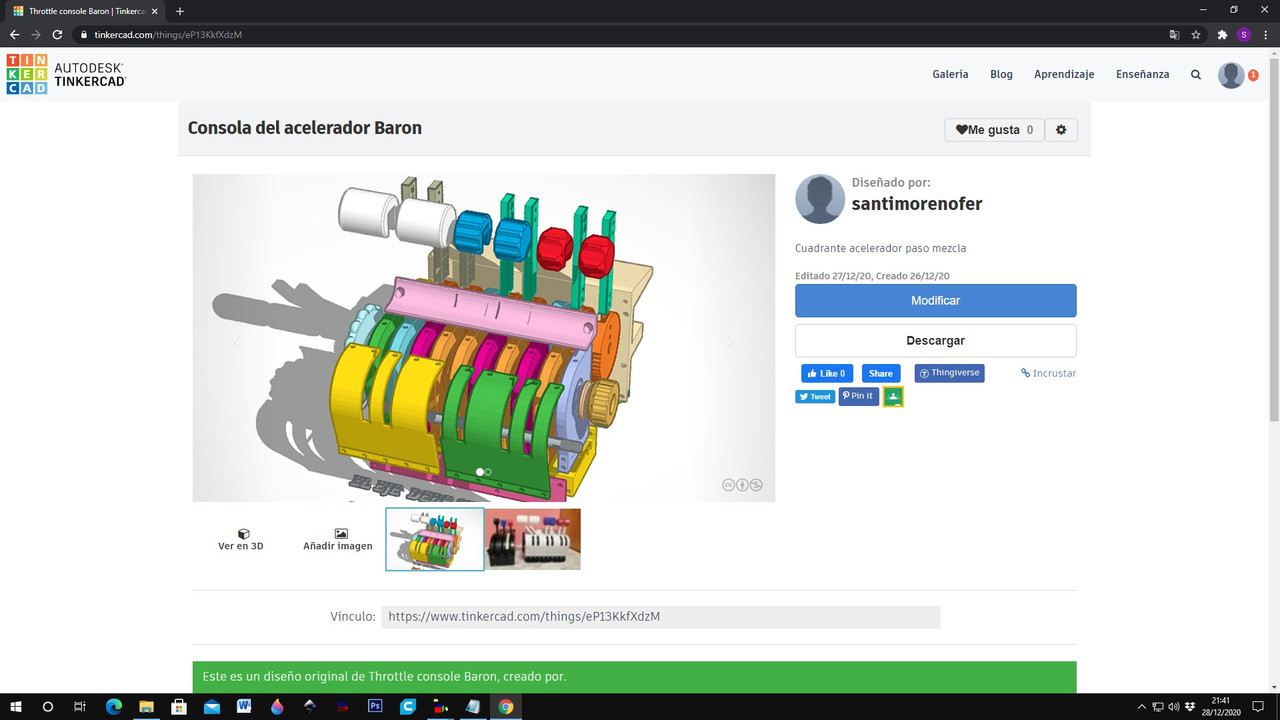

Ya empiezo a tener todo si hay alguien que quiera hacerlo esta es la direccion de descarga


https://www.tinkercad.com/things/eP13KkfXdzM

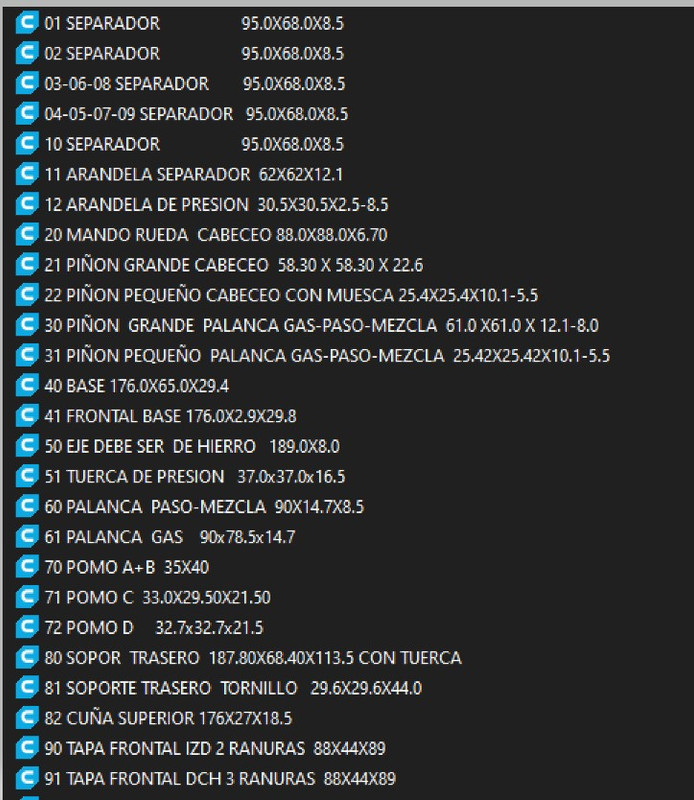

Estas son las medidas (por si las medidas de las piezas descargadas no coinciden)


Ademas se necesita
6 potenciometros de 47K de 9.5 m/m en la rosca y de 5.5 m/m de eje (la medida de los agujeros
en los separadores y piñones son para los potenciometro de esta medida)

1 encoder de 6.5 m/m en la rosca y 5.5 m/m en el eje, el eje con muesca, el encoder es como los
potenciometros pero sin tope gira 360º (la medida de los agujeros en el separadore y piñon
es para el encoder de esta medida)

Manguera multihilo por ejemplo de 12  hilos (pueden ser mas o menos )o cables sueltos
6 potenciometros mas un encoder con tres contactos por pieza son 3x7=21 conexiones

100 tornillos metrica 3X10
foto2
25 cm de varilla calibrada de 8 m/m de diametro para el eje


Saludos

28 Diciembre, 2020, 23:06:27 #9
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

Perdonar pero en las medidas de la palanca del gas numero 61  hay un error pone 90X78.5X14.70
y tenia que poner 90X35X14.70

Saludos

29 Diciembre, 2020, 17:09:04 #10
jcanos
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 382



En línea
Re: Acelerador /mezcla /paso

Impresionante. Veo que ahora te queda toda la parte de montarle la electrónica. Espero que sigas compartiendo.

02 Enero, 2021, 13:21:30 #11
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

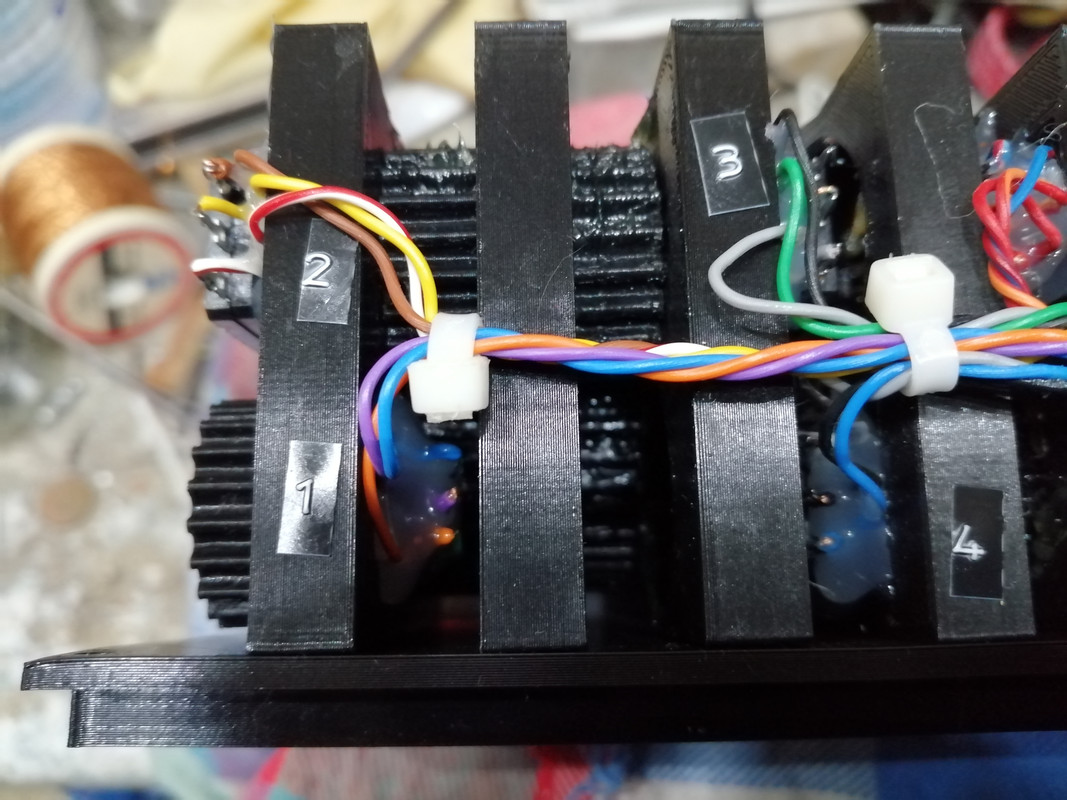

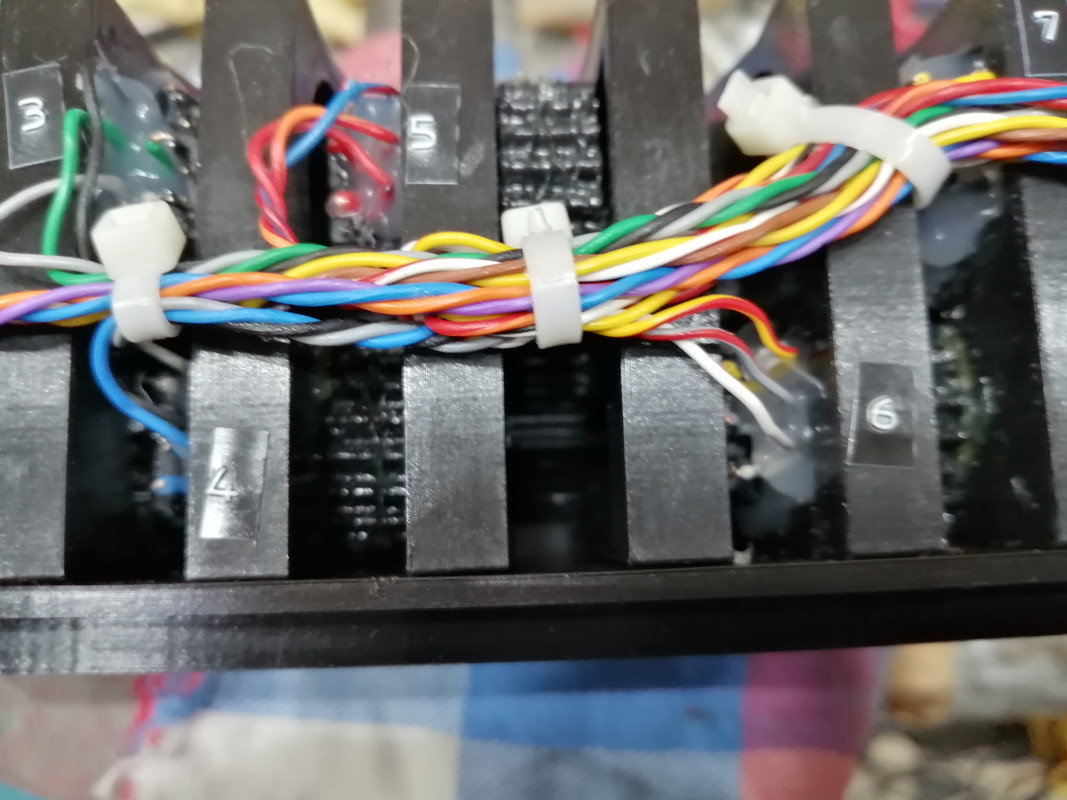

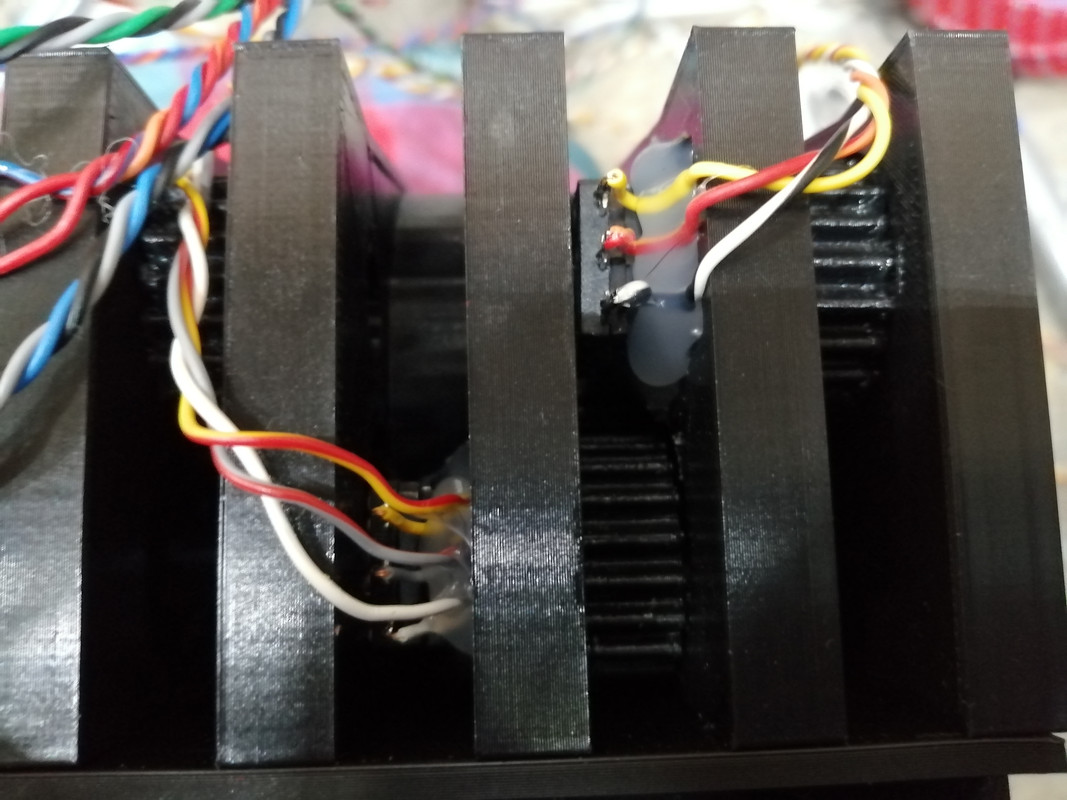

Ya tengo terminada la parte electromecanica asi es como me queda por dentro
seguro que se puede hacer mejor

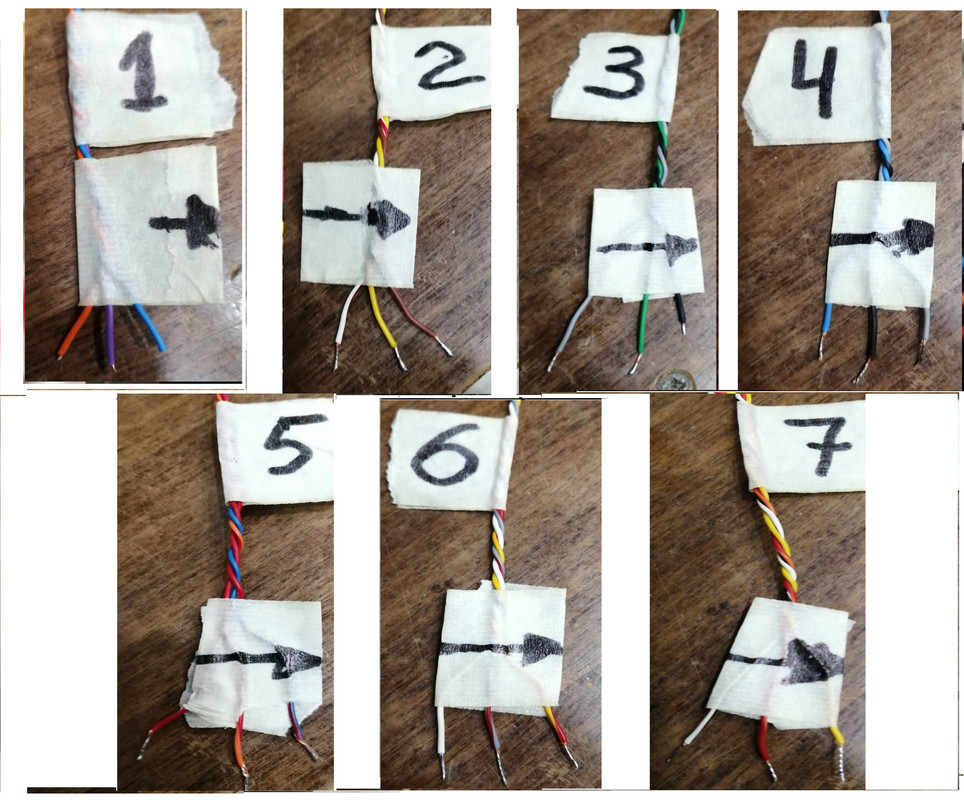

Poner mucho cuidado con la posicion de los cables de los potenciometros la flecha
indica una posicion (en mi caso todos marcan hacia la parte trasera) para que todos
los mandos actuen en la misma direccion cuando se mueban ademas de ser mas comodo
de localizar los cables cuando montemos la parte electronica

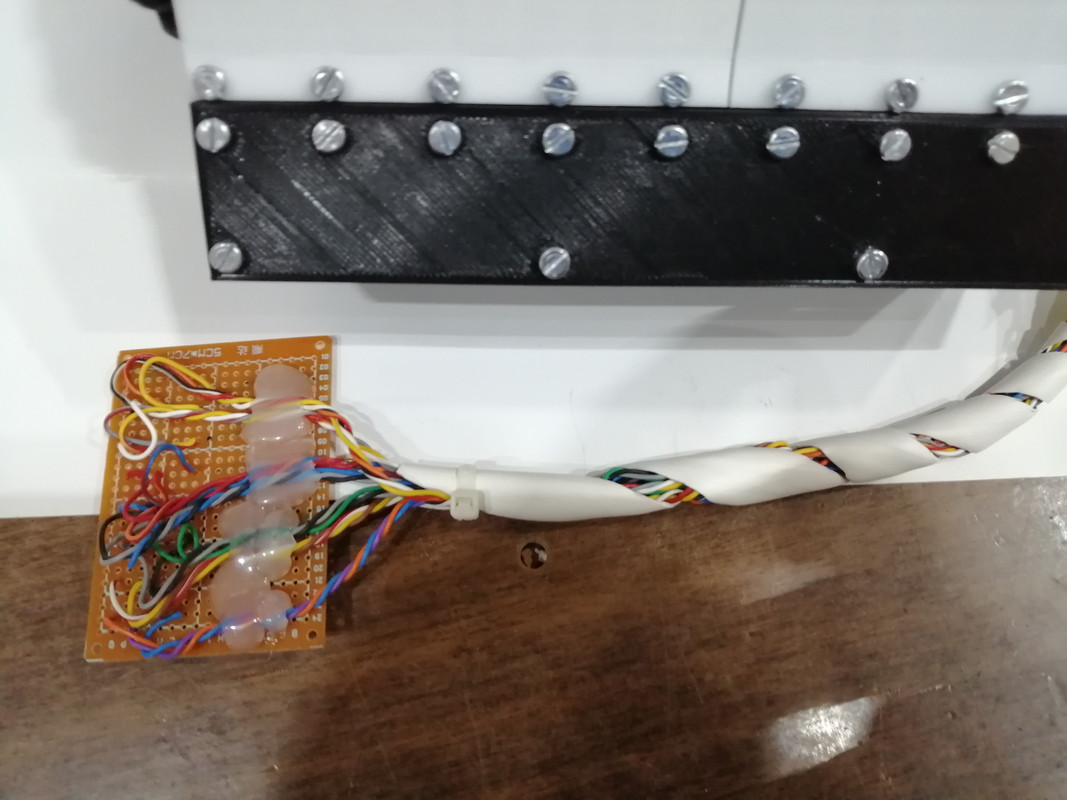

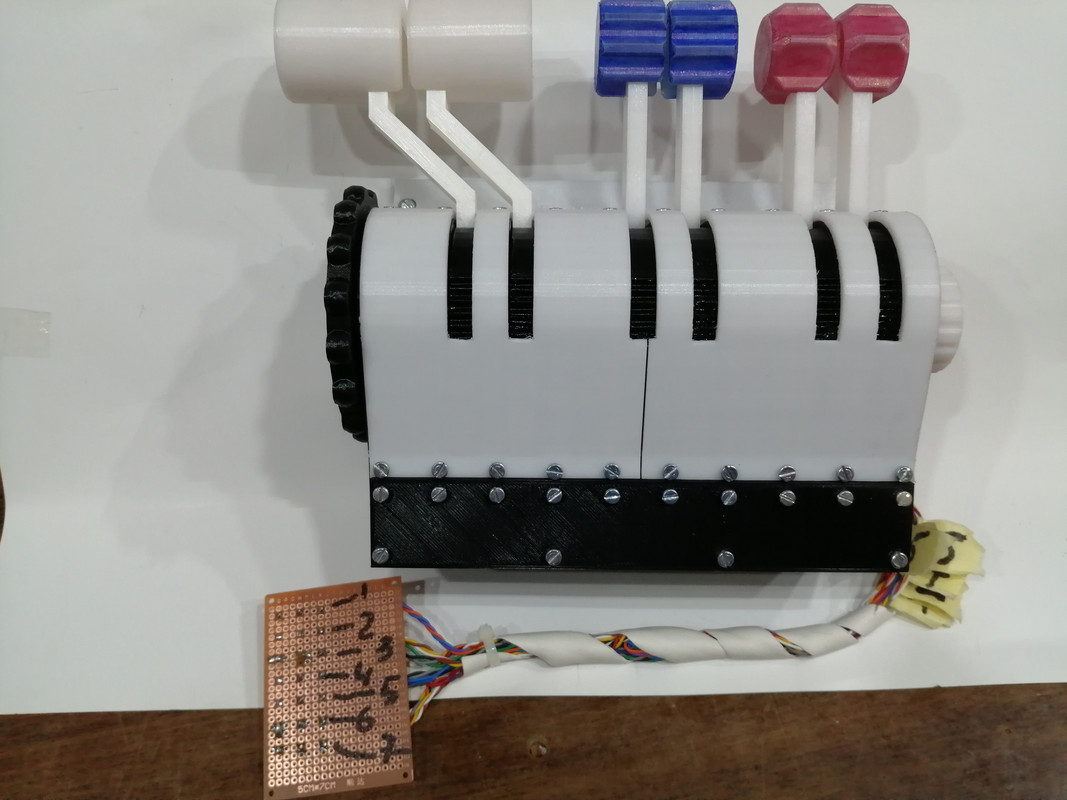

Asi ha quedado



Saludos
 P.D. Esto es una idea y cada uno lo puede hacer a su gusto

02 Enero, 2021, 20:37:37 #12
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

No tiene nada que ver con el cuadrante pero con un joystick viejo hice esto, puede ser interesante



Ahora la parte electronica se puede hacer  con Arduino y solo se necesitan 11 cables
entonces por que he puesto 21 por que tambien se puede hacer con joystick viejos

Para hacerlo con joystick viejos es mas interesante hacer el cuadrante del Bonanza que
con solo tres palancas es mas facil, si el joystick tiene tambien guiñada entonces se puede
poner el ajuste de cabeceo, para eso se necesitaran 12 cables, para hacer el cuadrante del
Baron con joystick viejos se necesitan por lo menos dos y a ser posible que uno tenga
giñada y entonces se necesitan los 21 cables

Cortar los tres cables que salen del circuito impreso y van a los potenciometros del joystick
y soldarlos a los tres puntos del circuito impreso del cuadrante teniendo encuenta que el
cable del centro de los potenciometros no se puede cambiar de posicion


Montaje con Arduino 11 cables




Direcciones para aprender a programar Arduino con SimVimCockpit


X-Plane Español | SimVimCockpit | Potenciometro Analógico


X-Plane Español | SimVimCockpit | Encoders


X-Plane Español | SimVimCockpit | PushButtons (Pulsadores)


X-Plane Español | SimVimCockpit | Multiplexores (MUX)


Saludos

03 Enero, 2021, 16:59:25 #13
jcanos
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 382



En línea
Re: Acelerador /mezcla /paso

 Huh? Huh? Huh? Huh?

04 Enero, 2021, 15:23:47 #14
santiago
Usuario Iniciado
****
Desconectado Desconectado

Mensajes: 251



En línea
Re: Acelerador /mezcla /paso

Hola

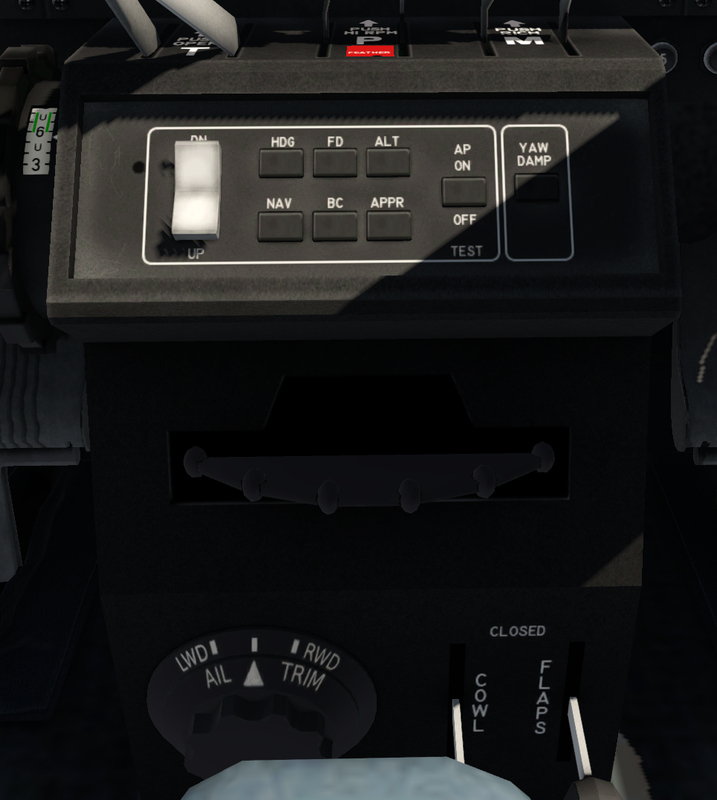

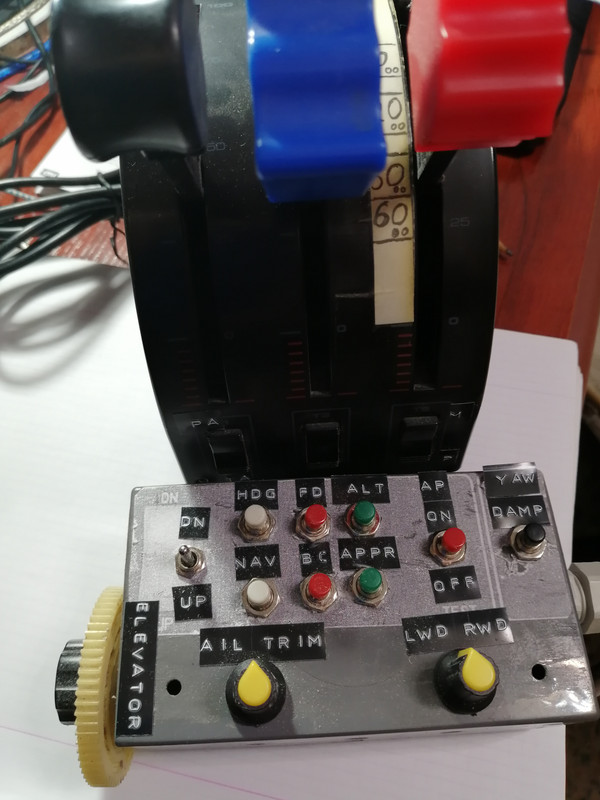

El avion que me gusta volar es el Baron y cuando lo hacia (ahora vuelo helicopteros)
tenia puesto esto


Al cuadrante que ahora tengo estoy pensando ponerle el teclado con el compensador de
alaveo guiñada y las palancas closed flaps y cowl por cierto si alguien pudiera decirme
que es COWL (capucha) se lo agrdeceria


Saludos
